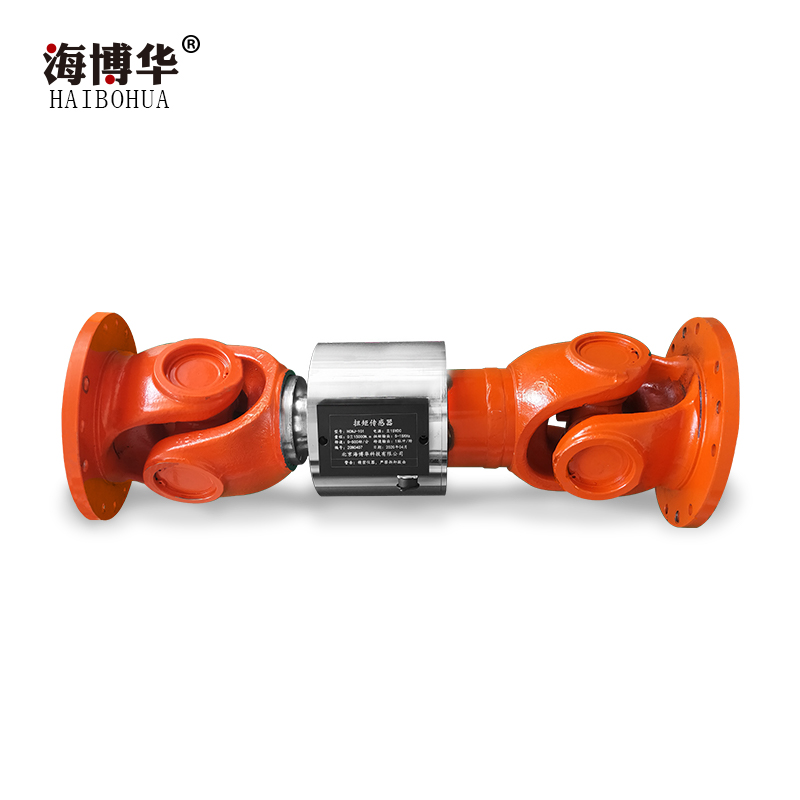

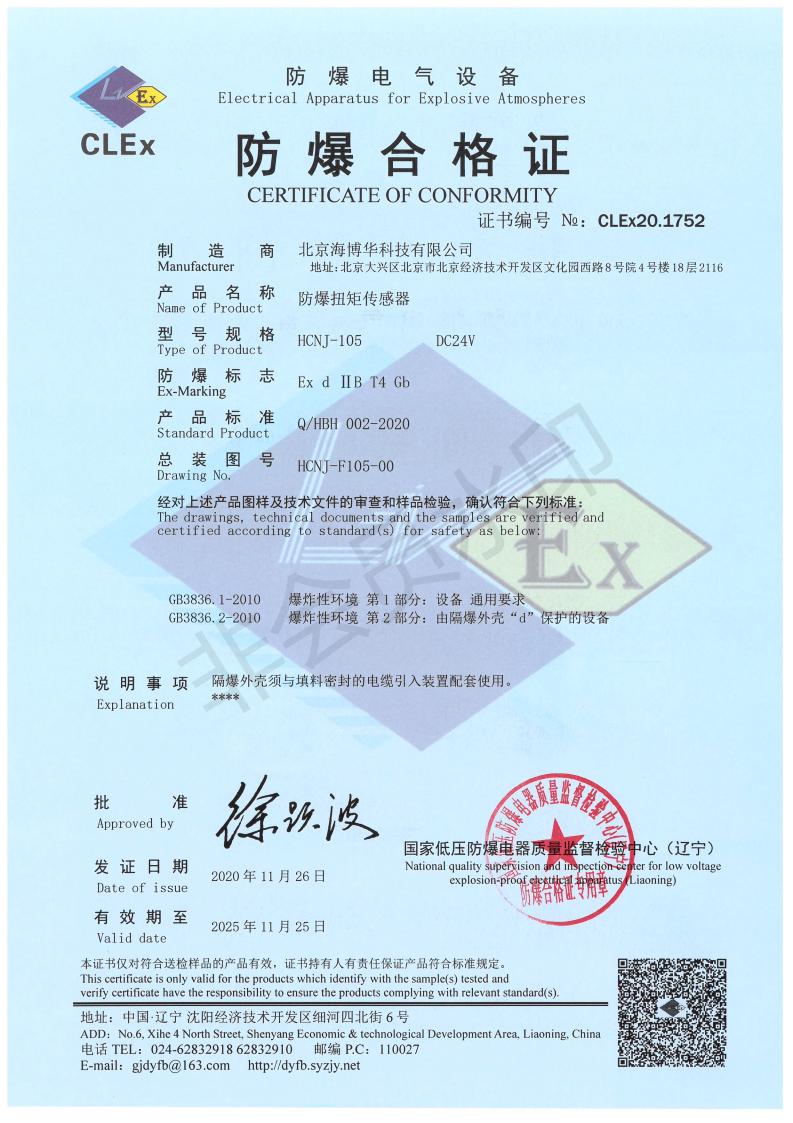

HCNJ-105万向轴扭矩传感器为本安防爆型，主要为解决油田钻井过程中因扭矩过大造成钻杆断裂，转盘扭矩测量不准等因素经常影响钻井生产；直接在万向轴上制作传感器，配上控制系统，实时监测钻井中钻机的工作情况，万向轴传感器从推出以来，因其测量精度高，安装使用方便和长期稳定性好而受到油田用户的欢迎。
1、测量位置和方法能完全反映转盘扭矩的真实情况；
2、工艺成熟，测量精度高，长期稳定性好；
3、可以直接输出4-20mA模拟量电流信号，抗干扰能力强；
4、既可测量静止扭矩，也可测量旋转扭矩和正反向扭矩；
5、不需反复调零即可连续测量正反转扭矩，可长时间运行；
| 产品名称 | 万向轴扭矩传感器 |
| 型号 | HCNJ-105 | 年稳定性 | 0.3%年 |
| 扭矩量程 | 500N.m、1000N.m、2000N.m、3000N.m、5000N.m、10KN.m、20KN.m、30KN.m、50KN.m（可选） | 绝缘电阻 | ≥200MΩ(100VDC) |
| 供电电源 | 默认±15VDC（适用于频率信号输出）
可选24VDC、±12VDC（订货时提前说明） | 环境温度 | -20～60℃（可定制高温型120℃，低温型-40℃） |
| 扭矩信号 | 默认5-15KHZ（幅值12V，零点10KHZ,反向满量程5KHZ,正向满量程15KHZ）
可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V、±5V、±10V或通讯RS485等信号 | 相对湿度 | 0～90%RH |
| 转速量程 | 0-1000转/分、0-2000转/分、0-3000转/分、0-6000转/分、0-8000转/分 | 过载能力 | 150% |
| 转速信号 | 默认60脉冲/转（无积累误差，幅值12V）
可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V或通讯RS485等信号 | 频率响应 | 3ms |
| 精 度 | 默认±0.5%（±0.25%、±0.1%可选） | 引线长度 | 默认5米 |
管脚编号
| 颜色
| 对应信号（频率输出，±15VDC供电） | 对应信号（频率输出，24VDC供电） | 电压/电流输出，24VDC供电 |
| 1 | 绿色
| 公共地
| 电源地 | 电源地 |
| 2 | 红色 | 电源正 | 电源正 | 电源正 |
| 3 | 蓝色 | 电源负 | 扭矩输出负 | 扭矩、转速公共地(如不测速为扭矩输出负） |
| 4 | 白色 | 转速输出 | 转速输出正（如不测速为空） | 转速输出（如不测速为空） |
| 5 | 黄色 | 扭矩输出 | 扭矩输出正 | 扭矩输出 |
| 6 | 银色
| 屏蔽线 | 转速输出（如不测速为屏蔽线） | 屏蔽线 |
| 7 |
| 空 | 屏蔽线 | 空 |
注：非标产品或特殊要求的请按出厂的检测报告标定的接线定义为准！
1、可直接将扭矩频率信号传送给计算机或PLC进行处理。
2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。
3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。
4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。
5、可选配我公司专业的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。
